核查機構：機械工業技術發展基金會工業節能與綠色發展評價中心

核查報告簽發日期：2021年4月29日

1. 概述

1.1核查目的

受河北高晶電器設備有限公司委托（以下簡稱高晶公司），對高晶公司2020年度的二氧化碳排放報告進行核查。此次核查目的包含：

核查重點排放單位的溫室氣體核算和報告的職責、權限是否已經落實；

核查重點排放單位提供的溫室氣體排放報告及其他支持文件是否是完整可靠的，并且符合適用的《工業其他行業溫室氣體排放核算方法與報告指南（試行）》要求；

核查測量設備是否已經到位，測量及監測計劃是否符合適用的《核算指南》及相關標準的要求；

根據《核算指南》的要求，對記錄和存儲的數據進行評審，判斷數據及計算結果是否真實、可靠、正確。

1.2核查范圍

本次核查范圍為：高晶公司在邯鄲市永年區工業園區露禪路118號范圍內所有與生產變壓器及相關配套產品產生的溫室氣體排放，包括《核算指南》要求核算和報告的天然氣燃燒、工業生產過程、凈購入電熱等排放。

1.3核查準則

本次核查工作的準則為相關《核算指南》，以及活動水平數據、排放因子以及計量設施所適用的國家及河北省地方法規及標準。

根據《全國碳排放權交易第三方核查參考指南》，此次核查依據包括：

（1）《碳排放權交易管理辦法（試行）》（中華人民共和國國家發展和改革委員會令第17號）

（2）《國家發展和改革委員會辦公廳關于切實做好全國碳排放權交易市場啟動重點工作的通知》（發改辦氣候[2016]57號）

（3）《全國碳排放權交易企業碳排放補充數據核算報告模板》

（4）《全國碳排放權交易第三方核查參考指南》

   （5）《工業其他行業企業溫室氣體排放核算方法與報告指南（試行）》，以下      簡稱“核算指南”

（6）（GB 17167-2006） 《用能單位能源計量器具配備和管理通則》

（7）（DL/T448-2000）    《電能計量裝置技術管理規程》

（8） GB/T 23331-2012     《能源管理體系要求》

（9） GB/T 17166-1997     《企業能源審計技術通則》

（10）GB/T 15316-2009     《節能監測技術通則》

（11）GB/T 2588-2000      《設備熱效率計算通則》

（12）GB/T 2589-2008      《綜合能耗計算通則》

（13）GB/T6422-2009       《用能設備能量測試導則》

（14）GB/T 13234-2009     《企業節能量計算方法》

（15）GB/T 15587-2008     《工業企業能源管理導則》

（16）GB/T 3486-1993      《評價企業合理用熱技術導則》

（17）GB/T 3485-1998      《評價企業合理用電技術導則》

（18）GB/T 7119-2006      《節水型企業評價導則》

（19）GB/T16614－1996     《企業能量平衡統計方法》

（20）GB/T16615－1996     《企業能量平衡表編制方法》

（21）GB/T16616－1996     《企業能源網絡圖繪制方法》

2. 核查過程和方法

2.1核查組安排

根據關于核查組人員能力的要求，組成以下核查組：

表1 核查組成員及技術復核人表

2.2文件評審

核查組于2020年4月8日收到高晶公司2020年二氧化碳排放報告，并于2020年4月9日對該報告進行了文件評審。在文件評審中確認該企業提供的數據信息是完整的，并識別出在現場評審中需特別關注的重點。

2.3. 現場訪問

2021年我中心對高晶公司進行了現場訪問，評價組檢查了工廠運行情況、訪問相關人員、查閱文件和記錄。核查組于2021年4月13日對高晶公司二氧化碳排放情況進行了評審。在評審過程中，核查組按照核查計劃對該公司相關人員進行了走訪?，F場主要訪談對象、部門及訪談內容見下表所示。

表2 現場訪談內容

2.4核查報告編寫及內部技術復核

現場核查之后，核查組于 2021 年 4月 20 日完成核查報告。本核查報告在提交給核查委托方前須經過技術復核人員進行內部的技術評審。

3. 核查發現

3.1重點排放單位的基本信息

河北高晶電器設備有限公司成立于2008年，建設地址：河北省邯鄲市永年區露禪路118號。公司主要研發、生產和銷售各種規格型號節能變壓器及配套產品。高晶公司固定資產15171.16萬元，擁有四座高標準生產車間。具備能滿足生產和試驗需要的國內一流生產和檢測各種規格型號變壓器、開關柜、箱式變電站的能力。儀器試驗設備緊跟國際高端科技發展更新，擁有完整的、系統的各種試驗生產設備，設立專業試驗站兩處，現已達到年產3萬臺套一級能效變壓器的生產能力。能源消耗類型為電、天然氣、水及焊接工序使用的外購二氧化碳。2020年電力消耗量為361.23萬千瓦時，天然氣消耗量37731.7立方，水消耗量5553 t，二氧化碳58600L。

3.1.1 單位簡介及組織結構圖

在現場核查中，核查組通過查閱受核查方的《企業法人營業執照》、《組織機構代碼證》、機構簡介等相關信息，并與機構相關負責人進行交流訪談，確認如下信息：

- 單位名稱：河北高晶電器設備有限公司，組織機構代碼號：91130429679913817F所屬行業： 變壓器、整流器和傳感器制造，實際地理位置：邯鄲市永年區露禪路118號；

- 重點排放單位主要的產品。主要的產品：立體卷鐵心變壓器及配套產品；

- 重點排放單位能源管理現狀：使用能源的品種有電力，天然氣，二氧化碳 ，能源計量統計情況：計量準確 ，溫室氣體排放和能源消耗臺帳記錄情況：  完好  ，能源審計情況：  全面準確 ，年度能源統計報告：  完整 ，能源體系建設情況：擁有完善能源管理體系，正在辦理能源管理認證；

- 重點排放單位溫室氣體核算和報告是否符合《核算指南》的要求，排放報告職責的安排：是否有規定，執行情況如何嚴格遵守，數據的測量、收集和獲取過程建立的規章制度情況：  符合要求  ；等

- 針對數據缺失、生產活動變化以及報告方法變更的應對措施：     減少二氧化碳排放    ，溫室氣體減排方面的宣傳、教育及培訓工作情況：     全面實施中       ；文檔管理，保存、維護有關溫室氣體核算相關的數據文檔和數據記錄（包括紙質的和電子的）的保存和管理情況： 較好  ；溫室氣體排放報告內部審核制度執行情況  進行中。

核查組經過現場文件核查及確認重點排放單位的核算的基本情況和質量保證管理符合《核算指南》要求。

3.1.2 產品生產流程和設備

高晶公司生產的油浸式立體卷鐵心、疊鐵芯、以及非晶合金變壓器產品。原材經檢驗進廠后，三個工段同時進行加工制造:

1.油箱車間

（1）夾件制作: 將鋼板、型鋼切割下料，折彎、焊接，制作夾件，噴涂。

（2）油箱制作：將鋼板、型鋼切割下料，折彎、焊接，波紋片壓制，拼裝，整體自動化焊接制作，試漏完成后，噴塑，做成成品后等待總裝配使用。

2.鐵芯車間

(1)根據圖紙，選取硅鋼片，進行開料、裁剪、分卷，卷繞加工，繞完拼裝、退火，涂漆固化。試驗，合格后，等待線圈車間使用。

3.線圈車間

（1）根據圖紙進行端絕緣、層間紙、撐條簾等絕緣件的制作。

（2）從鐵芯車間領取合格的鐵芯，上好齒輪盤、繞線模等工裝模具，進行調試。

（3）調試完后，領取絕緣件，選取規定的電磁線，根據圖紙要求，進行線圈繞制。

（4）繞制完成后，對線圈進行整形處理。

4.半成品車間

（1）從油箱車間領取制作好的夾件，線圈車間領取繞好的線圈及所需的絕緣件，進行半成品裝配。

（2）套好夾件、固定器身，備入鐵芯插板，裝好鐵軛絕緣。

（3）將提前加工好的母銅排，接線片，以及與開關冷壓好的高壓引線，準備齊全，進行引線裝配。

（4）引線裝配好后，將器身上各種拉緊、夾緊裝備用防松緊固件固定牢靠，防止松動。

（5）器身試驗通過后，放進干燥爐對器身進行干燥。

5.總裝車間

（1）將準備使用的高低壓套管、導電桿，油位計、成型膠條，標準件等配件，提前備好。

（2）出爐，將干燥好的器身進行整形、緊固、安裝配件。

（3）提前從油箱車間拉來對應要使用的油箱，將干燥處理好的器身，進行裝箱，總裝配。

（4）裝配卷鐵心變壓器器身外部的配件、緊固好箱沿螺栓，進行真空注油，將過濾好的變壓器油注入油箱，靜放、試漏。

（5）成品試驗，成品經過一系列產品例行試驗檢驗后入庫。

6.工藝

（1）卷鐵心變壓器工藝流程圖

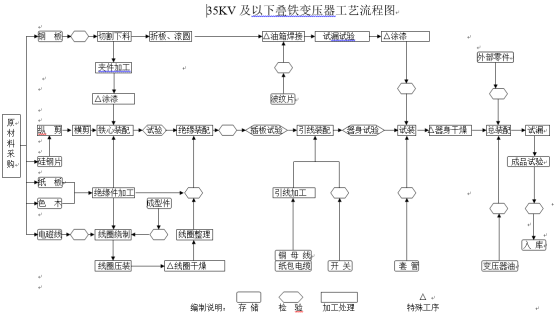

（2）疊鐵心變壓器工藝流程圖

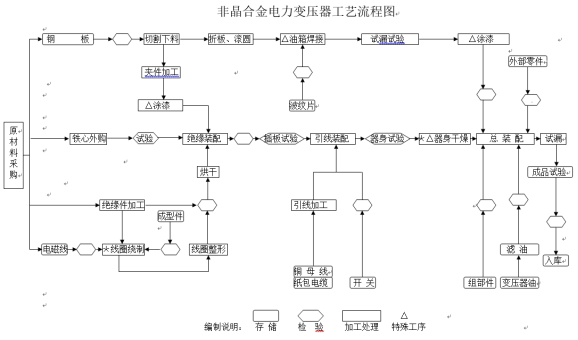

（3）非晶合金鐵心變壓器工藝流程圖

7.專用設備

表3 專用設備表

8. 通用設備

表4 通用設備表

3.1.3 能源統計

表5 能源統計表

3.2 重點排放單位的設施邊界及排放源識別

核查組對受核查方報送的邊界和排放源進行了現場核查，通過對比企業設備清單和現場確認，通過文件評審及現場訪問過程中查閱相關資料及與受核查方代表訪談，核查組確認排放報告中完整識別了受核查方企業法人邊界范圍內的排放源和排放設施，且與上一年相比，均沒有變化。

表6 經核查的排放源信息

綜上所述，核查組確認受核查方是以為邊界核算和報告其溫室氣體排放，排放報告中的排放設施和排放源識別完整準確，核算邊界與《工業其他行業溫室氣體排放核算方法與報告指南（試行）》的要求一致。排放源主要為燃燒天然氣的化石燃料燃燒排放、凈購入電力排放的CO2、CO2氣體保護焊的排放。

3.3核算方法的核查

核查組通過評審排放報告，確認排放單位采用的溫室氣體排放核算方法符合《工業其他行業溫室氣體排放核算方法與報告指南（試行）》的要求。核查組沒有發現核算方法偏離《工業其他行業溫室氣體排放核算方法與報告指南（試行）》要求的情況。

3.4核算數據的核查

核查組對以下數據分別進行了核查。

1.化石燃料消費量的核查

表7 對天然氣消費量的核查

2.外購電力消費量的核查

表8 對外購電力消費量的核查

3.外購CO2消費量核查

表9 工業生產過程CO2消費量的核查

3.5排放因子核查

審查組通過查閱支持性文件及訪談受檢查方，對排放報告中的每一個排放因子和計算系數的單位、數據來源、檢測方法、檢測頻次、記錄頻次、數據缺失處理進行了核查，并對數據進行了交叉核對，具體結果如下：

表10 缺省值一覽表

3.6溫室氣體排放量的核查

根據《核算指南》，核查組通過審閱排放單位填寫的排放報告，對所提供的數據、公式、計算結果通過重復計算、公式驗證等方式，確認排放量計算公式正確、排放量的累加正確、排放量的計算可再現、排放量的計算結果正確。碳排放量匯總如下表所示。

表11化石燃料排放量計算表

表12凈購入生產用電力蘊含的排放量計算表

表13 工業生產過程排放量計算表

表14排放單位排放量匯總

基于文件評審和視頻訪問，沒有發現不符合項，機械工業節能與資源利用中心確認：

1) 河北高晶電器設備有限公司二氧化碳排放的核算、報告符合《企業排放核算與報告指南》的相關要求；

2）河北高晶電器設備有限公司的2020年度二氧化碳排放量為2286.50 噸；其中，化石燃料燃燒排放量為 81.583噸，凈購入電排放量為2203.86噸，工業生產過程排放量CO₂ 為1.058噸，總排放量為2286.50噸。

4. 核查結論

4.1 排放報告與核算指南的符合性

經核查，核查組確認河北高晶電器設備有限公司提交的2020年度最終版排放報告中的企業基本情況、核算邊界、活動水平數據、排放因子數據以及溫室氣體排放核算和報告，符合《其他工業企業溫室氣體排放核算方法與報告指南（試行）》的相關要求。

4.2企業法人邊界的排放量聲明

經核查，按照《核算方法和報告指南》核算的企業法人邊界的排放量與最終排放報告中一致。具體聲明如下：

4.3補充數據表填報的二氧化碳排放量聲明

企業非八大行業企業，無需填報補充數據表。

4.4排放量存在異常波動的原因說明

企業排放無異常波動情況。

4.5核查過程中未覆蓋的問題或者需要特別說明的問題描述

無
